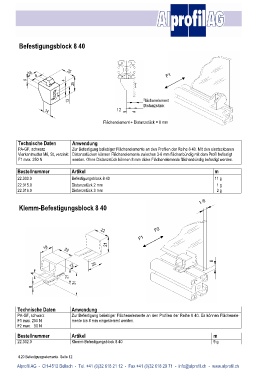

Befestigungsblock 8 40

18 8 25 F1
9 4
25

13 Flächenelement
Distanzstück
14
Flächenelement + Distanzstück = 8 mm

Technische Daten Anwendung
PA-GF, schwarz Zur Befestigung beliebiger Flächenelemente an den Profilen der Reihe 8 40. Mit den einsteckbaren
Vierkantmutter M6, St, verzinkt Distanzstücken können Flächenelemente zwischen 3-6 mm flächenbündig mit dem Profil befestigt
F1 max. 250 N werden. Ohne Distanzstück können 8 mm dicke Flächenelemente flächenbündig befestigt werden.

Bestellnummer Artikel m
22.300.0 Befestigungsblock 8 40 11 g
22.315.0 Distanzstück 2 mm 1 g
22.316.0 Distanzstück 3 mm 2 g

1-8
Klemm-Befestigungsblock 8 40

F2
F1

Technische Daten Anwendung
PA-GF, schwarz Zur Befestigung beliebiger Flächenelemente an den Profilen der Reihe 8 40. Es können Flächenele-
F1 max. 250 N mente bis 8 mm eingeklemmt werden.
F2 max. 50 N
Bestellnummer Artikel m
22.302.0 Klemm-Befestigungsblock 8 40 9 g

4.20 Befestigungselemente Seite 12
