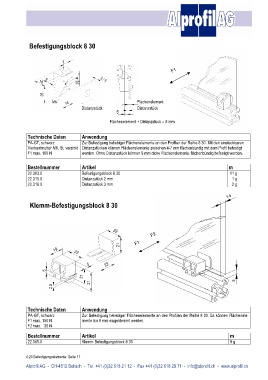

Page 67 - Gesamtkatalog 2014-de

Befestigungsblock 8 30

F1

2 / 3

Flächenelement
Distanzstück Distanzstück

Flächenelement + Distanzstück = 8 mm

Technische Daten Anwendung
PA-GF, schwarz Zur Befestigung beliebiger Flächenelemente an den Profilen der Reihe 8 30. Mit den einsteckbaren
Vierkantmutter M6, St, verzinkt Distanzstücken können Flächenelemente zwischen 4-7 mm flächenbündig mit dem Profil befestigt
F1 max. 100 N werden. Ohne Distanzstück können 9 mm dicke Flächenelemente flächenbündig befestigt werden.

Bestellnummer Artikel m
22.303.0 Befestigungsblock 8 30 11 g
22.315.0 Distanzstück 2 mm 1 g
22.316.0 Distanzstück 3 mm 2 g

1-9

Klemm-Befestigungsblock 8 30

F2
F1

6

Technische Daten Anwendung
PA-GF, schwarz Zur Befestigung beliebiger Flächenelemente an den Profilen der Reihe 8 30. Es können Flächenele-
F1 max. 150 N mente bis 9 mm eingeklemmt werden.
F2 max. 30 N
Bestellnummer Artikel m
22.305.0 Klemm-Befestigungsblock 8 30 9 g

4.20 Befestigungselemente Seite 11
