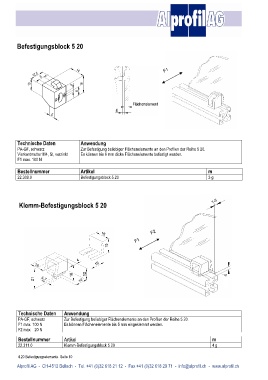

P. 66
Befestigungsblock 5 20
F1
14
12.5 5
10 4 16
8
5
Technische Daten Anwendung
PA-GF, schwarz Zur Befestigung beliebiger Flächenelemente an den Profilen der Reihe 5 20.
Vierkantmutter M4, St, verzinkt Es können bis 6 mm dicke Flächenelemente befestigt werden.
F1 max. 100 N
Bestellnummer Artikel m
22.309.0 Befestigungsblock 5 20 3 g
Klemm-Befestigungsblock 5 20
F2
F1
Technische Daten Anwendung
PA-GF, schwarz Zur Befestigung beliebiger Flächenelemente an den Profilen der Reihe 5 20.
F1 max. 100 N Es können Flächenelemente bis 5 mm eingeklemmt werden.
F2 max. 20 N
Bestellnummer Artikel m
22.311.0 Klemm-Befestigungsblock 5 20 4 g
4.20 Befestigungselemente Seite 10
