P. 20

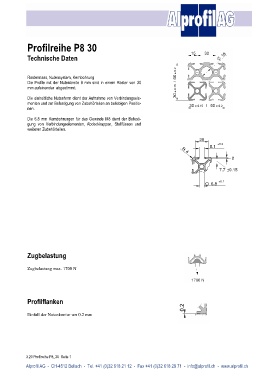

Profilreihe P8 30
Technische Daten
Rastermass, Nutensystem, Kernbohrung
Die Profile mit der Nutenbreite 8 mm sind in einem Raster von 30
mm aufeinander abgestimmt.
Die einheitliche Nutenform dient der Aufnahme von Verbindungsele-
menten und zur Befestigung von Zubehörteilen an beliebigen Positio-
nen.
Die 6.8 mm Kernbohrungen für das Gewinde M8 dient der Befesti-
gung von Verbindungselementen, Abdeckkappen, Stellfüssen und
weiteren Zubehörteilen.
20
+0.3
8.1
R
4
2
7.7 ±0.15
+0.1
O 6.8
Zugbelastung
Zugbelastung max. 1700 N
Profilflanken
Einfall der Nutenkontur um 0.2 mm
3.20 Profilreihe P8_30 Seite 1
