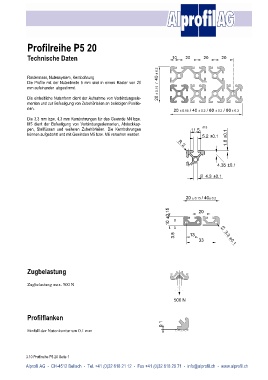

Page 15 - Gesamtkatalog 2014-de
P. 15
Profilreihe P5 20
Technische Daten
Rastermass, Nutensystem, Kernbohrung
Die Profile mit der Nutenbreite 5 mm sind in einem Raster von 20
mm aufeinander abgestimmt.
Die einheitliche Nutenform dient der Aufnahme von Verbindungsele-
menten und zur Befestigung von Zubehörteilen an beliebigen Positio-
nen.
Die 3.3 mm bzw. 4.3 mm Kernbohrungen für das Gewinde M4 bzw.
M5 dient der Befestigung von Verbindungselementen, Abdeckkap-
+0.3
pen, Stellfüssen und weiteren Zubehörteilen. Die Kernbohrungen 11.5
können aufgebohrt und mit Gewinden M5 bzw. M6 versehen werden. ±0.1
5.2 ±0.1
1.8
R
2
4.35 ±0.1
O 4.3 ±0.1
Zugbelastung
Zugbelastung max. 500 N
Profilflanken
Einfall der Nutenkontur um 0.1 mm
3.10 Profilreihe P5 20 Seite 1
