P. 22

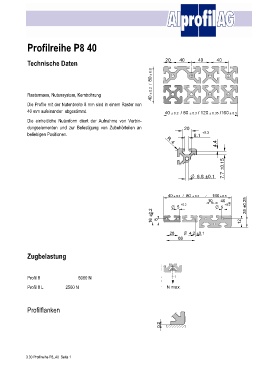

Profilreihe P8 40
Technische Daten
Rastermass, Nutensystem, Kernbohrung
Die Profile mit der Nutenbreite 8 mm sind in einem Raster von
40 mm aufeinander abgestimmt.
Die einheitliche Nutenform dient der Aufnahme von Verbin-
dungselementen und zur Befestigung von Zubehörteilen an 20
+0.3
beliebigen Positionen. 8.1
R
4
4.4
±0.15
O 6.8 ±0.1 7.7
Zugbelastung
Profil 8 5000 N
Profil 8 L 2500 N
Profilflanken
0.2
3.30 Profilreihe P8_40 Seite 1
