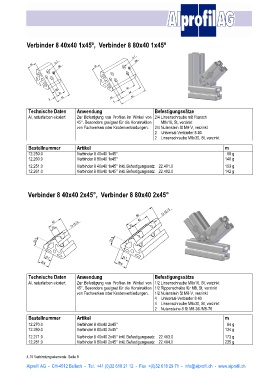

Verbinder 8 40x40 1x45º, Verbinder 8 80x40 1x45º

O 7
O 7 M8
35
M8 35

20 40
24 64
40 20 80
8
8
Technische Daten Anwendung Befestigungssätze
Al, naturfarben eloxiert Zur Befestigung von Profilen im Winkel von 2/4 Linsenschraube mit Flansch
45°. Besonders geeignet für die Konstruktion M8x16, St, verzinkt
von Fachwerken oder Knotenverbindungen. 2/4 Nutenstein St M8-V, verzinkt
2 Universal-Verbinder 8 40
2 Linsenschraube M8x30, St, verzinkt
Bestellnummer Artikel m
12.250.0 Verbinder 8 40x40 1x45° 68 g
12.260.0 Verbinder 8 80x40 1x45° 140 g

12.251.0 Verbinder 8 40x40 1x45° inkl. Befestigungssatz 22.401.0 103 g
12.261.0 Verbinder 8 80x40 1x45° inkl. Befestigungssatz 22.402.0 142 g

Verbinder 8 40x40 2x45°, Verbinder 8 80x40 2x45°

O 15 / 9
80
40
40 O 15 / 9
20 20

22.4 22.4

14.1
14.1
26.6
26.6
Technische Daten Anwendung Befestigungssätze
Al, naturfarben eloxiert Zur Befestigung von Profilen im Winkel von 1/2 Linsenschraube M8x16, St, verzinkt
45°. Besonders geeignet für die Konstruktion 1/2 Rippenscheibe für M8, St, verzinkt
von Fachwerken oder Knotenverbindungen. 1/2 Nutenstein St M8-V, verzinkt
4 Universal-Verbinder 8 40
4 Linsenschraube M8x30, St, verzinkt
2 Nutensteine 8 St M8-36 /M8-76

Bestellnummer Artikel m
12.270.0 Verbinder 8 40x40 2x45° 64 g
12.280.0 Verbinder 8 80x40 2x45° 134 g

12.271.0 Verbinder 8 40x40 2x45° inkl. Befestigungssatz 22.403.0 173 g
12.281.0 Verbinder 8 80x40 2x45° inkl. Befestigungssatz 22.404.0 235 g

4.10 Verbindungselemente Seite 9
