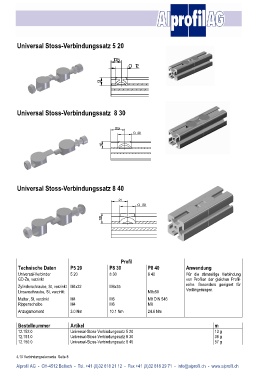

Universal Stoss-Verbindungssatz 5 20

10,5
O 12

9

Universal Stoss-Verbindungssatz 8 30

20.5
O 20

1, 5 1

Universal Stoss-Verbindungssatz 8 40

21
O 20

1, 5 6

Profil
Technische Daten P5 20 P8 30 P8 40 Anwendung
Universal-Verbinder 5 20 8 30 8 40 Für die stirnseitige Verbindung
GD-Zn, verzinkt von Profilen der gleichen Profil-
reihe. Besonders geeignet für
Zylinderschraube, St, verzinkt M4x22 M6x35
Verlängerungen.
Linsenschraube, St, verzinkt M8x50

Mutter, St, verzinkt M4 M6 M8 DIN 546
Rippenscheibe M4 M6 M8

Anzugsmoment 3.0 Nm 10.1 Nm 24.6 Nm

Bestellnummer Artikel m
12.152.0 Universal-Stoss-Verbindungssatz 5 20 13 g
12.151.0 Universal-Stoss-Verbindungssatz 8 30 38 g
12.150.0 Universal-Stoss-Verbindungssatz 8 40 57 g

4.10 Verbindungselemente Seite 8
