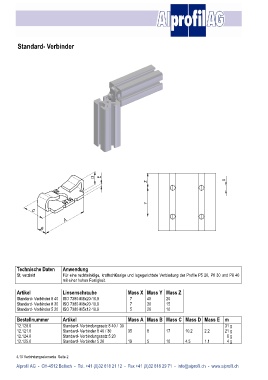

P. 39

Standard- Verbinder


































                                           D  E
                                                                                                     X
                                                                  Z



                                                                  Y
               C
                              A

                   B









         Technische Daten    Anwendung
         St, verzinkt        Für eine rechtwinklige, kraftschlüssige und lagegerichtete Verbindung der Profile P5 20, P8 30 und P8 40
                             mit einer hohen Festigkeit.

         Artikel             Linsenschraube               Mass X  Mass Y  Mass Z
         Standard- Verbinder 8 40  ISO 7380-M8x20-10.9      7     40       20
         Standard- Verbinder 8 30  ISO 7380-M8x20-10.9      7     30       15
         Standard- Verbinder 5 20  ISO 7380-M5x12-10.9      5     20       10

         Bestellnummer       Artikel                      Mass A  Mass B  Mass C  Mass D  Mass E  m
         12.120.0            Standard- Verbindungssatz 8 40 /  30                                    31 g
         12.121.0            Standard- Verbinder 8 40 / 30   35   8        17      10.2     2.2      21 g
         12.124.0            Standard- Verbindungssatz 5 20                                            6 g
         12.125.0            Standard- Verbinder 5 20     19      5        10      4.5      1.1        4 g


        4.10 Verbindungselemente  Seite 2
