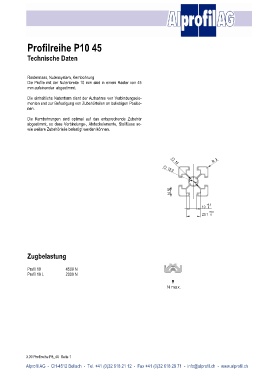

Profilreihe P10 45
Technische Daten
Rastermass, Nutensystem, Kernbohrung
Die Profile mit der Nutenbreite 10 mm sind in einem Raster von 45
mm aufeinander abgestimmt.
Die einheitliche Nutenform dient der Aufnahme von Verbindungsele-
menten und zur Befestigung von Zubehörteilen an beliebigen Positio-
nen.
Die Kernbohrungen sind optimal auf das entsprechende Zubehör
abgestimmt, so dass Verbindungs-, Abdeckelemente, Stellfüsse so-
wie weitere Zubehörteile befestigt werden können.
R 3
O
10
O 12.2
14.55
+0.3
10 0
+0.3
20.1 0
Zugbelastung
Profil 10 4500 N
Profil 10 L 2000 N
3.30 Profilreihe P8_40 Seite 1
