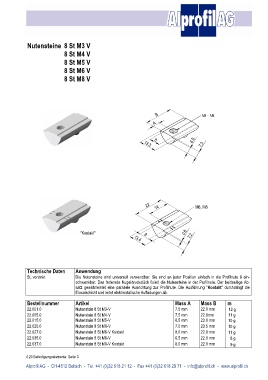

P. 59
Nutensteine 8 St M3 V
8 St M4 V
8 St M5 V
8 St M6 V
8 St M8 V
B M3 - M8
A
8 6.6
7.3
13.3
22 14 M6, M8
"Kontakt" 8 0.8
7.2
13.4
Technische Daten Anwendung
St, verzinkt Die Nutensteine sind universell verwendbar. Sie sind an jeder Position einfach in die Profilnute 8 ein-
schwenkbar. Das federnde Kugeldruckstück fixiert die Nutensteine in der Profilnute. Der beidseitige Ab-
satz gewährleistet eine parallele Ausrichtung zur Profilnute. Die Ausführung "Kontakt" durchdringt die
Eloxalschicht und leitet elektrostatische Aufladungen ab.
Bestellnummer Artikel Mass A Mass B m
22.001.0 Nutenstein 8 St M3-V 7.5 mm 22.0 mm 12 g
22.005.0 Nutenstein 8 St M4-V 7.5 mm 22.0mm 11 g
22.015.0 Nutenstein 8 St M5-V 6.5 mm 23.0 mm 10 g
22.025.0 Nutenstein 8 St M6-V 7.0 mm 23.5 mm 10 g
22.027.0 Nutenstein 8 St M6-V Kontakt 8.0 mm 22.0 mm 11 g
22.035.0 Nutenstein 8 St M8-V 6.5 mm 22.0 mm 8 g
22.037.0 Nutenstein 8 St M8-V Kontakt 8.0 mm 22.0 mm 9 g
4.20 Befestigungselemente Seite 3
