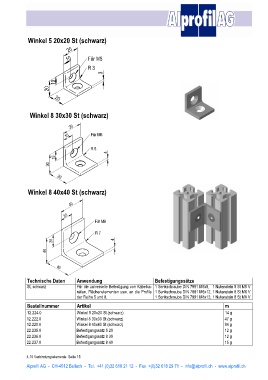

P. 52
Winkel 5 20x20 St (schwarz)
20
10 Für M5
R 3
3
10
20
20
Winkel 8 30x30 St (schwarz)
30
15 Für M6
R 5
4
15
30
30
Winkel 8 40x40 St (schwarz)
40
20
Für M8
R 7
20 4
40
40
Technische Daten Anwendung Befestigungssätze
St, schwarz Für die universelle Befestigung von Kabelka- 1 Senkschraube DIN 7991 M5x8, 1 Nutenstein 5 St M5 V
nälen, Flächenelementen usw. an die Profile 1 Senkschraube DIN 7991 M6x12, 1 Nutenstein 8 St M6 V
der Reihe 5 und 8. 1 Senkschraube DIN 7991 M8x12, 1 Nutenstein 8 St M8 V
Bestellnummer Artikel m
12.224.0 Winkel 5 20x20 St (schwarz) 14 g
12.222.0 Winkel 8 30x30 St (schwarz) 47 g
12.220.0 Winkel 8 40x40 St (schwarz) 94 g
22.235.0 Befestigungssatz 5 20 12 g
22.236.0 Befestigungssatz 8 30 12 g
22.237.0 Befestigungssatz 8 40 15 g
4.10 Verbindungselemente Seite 15
