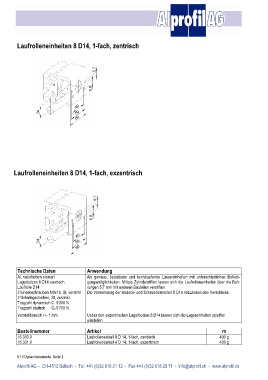

Page 123 - Gesamtkatalog 2014-de
P. 123
Laufrolleneinheiten 8 D14, 1-fach, zentrisch
Laufrolleneinheiten 8 D14, 1-fach, exzentrisch
Technische Daten Anwendung
Al, naturfarben eloxiert Als genaue, belastbare und leichtlaufende Lineareinheiten mit unterschiedlichen Befesti-
Lagerbolzen 8 D14 zentrisch gungsmöglichkeiten. Mittels Zylinderstiften lassen sich die Laufrolleneinheiten über die Boh-
Laufrolle D14 rungen 5,7 mm mit anderen Bauteilen verstiften.
2 Linsenschrauben M8x16, St, verzinkt Die Verwendung der Abdeck- und Schmiereinheiten 8 D14 reduzieren den Verschleiss.
2 Unterlagscheiben, St, verzinkt
Tragzahl dynamisch C 9'300 N
Tragzahl statisch C0 5'700 N
Verstellbereich +/- 1 mm Ueber den exzentrischen Lagerbolzen 8 D14 lassen sich die Lagereinheiten spielfrei
einstellen.
Bestellnummer Artikel m
16.330.0 Laufrolleneinheit 8 D 14, 1-fach, zentrisch 400 g
16.331.0 Laufrolleneinheit 8 D 14, 1-fach, exzentrisch 400 g
9.10 Dynamikelemente Seite 2
