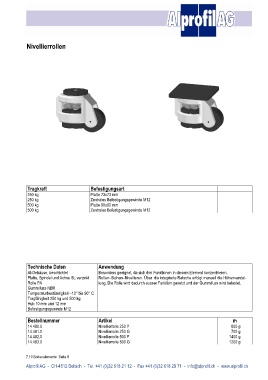

Page 110 - Gesamtkatalog 2014-de

Nivellierrollen

Tragkraft Befestigungsart
250 kg Platte 73x73 mm
250 kg Zentrales Befestigungsgewinde M12
500 kg Platte 90x90 mm
500 kg Zentrales Befestigungsgewinde M12

Technische Daten Anwendung
Al-Gehäuse, beschichtet Besonders geeignet, da sich drei Funktionen in diesem Element konzentrieren.
Platte, Spindel und Achse St, verzinkt Rollen–Stehen–Nivellieren. Über die integrierte Ratsche erfolgt manuell die Höhenverstel-
Rolle PA lung. Die Rolle wird dadurch ausser Funktion gesetzt und der Gummifuss wird belastet.
Gummifuss NBR
Temperaturbeständigkeit –10° bis 90° C
Tragfähigkeit 250 kg und 500 kg
Hub 10 mm und 12 mm
Befestigungsgewinde M12
Bestellnummer Artikel m
14.480.0 Nivellierrolle 250 P 800 g
14.481.0 Nivellierrolle 250 G 700 g
14.482.0 Nivellierrolle 500 P 1400 g
14.483.0 Nivellierrolle 500 G 1200 g

7.10 Bodenelemente Seite 9

Alprofil AG - CH-4512 Bellach - Tel. +41 (0)32 618 21 12 - Fax +41 (0)32 618 29 71 - info@alprofil.ch - www.alprofil.ch
